جامپر RX (جمپر RX) FCCC
جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.
(مدیر بازرگانی) 09128436521
37742627 - 071 (داخلی 1)
37742628 - 071 (داخلی 1)

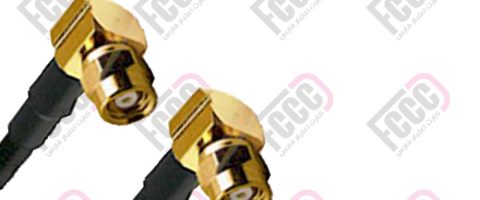

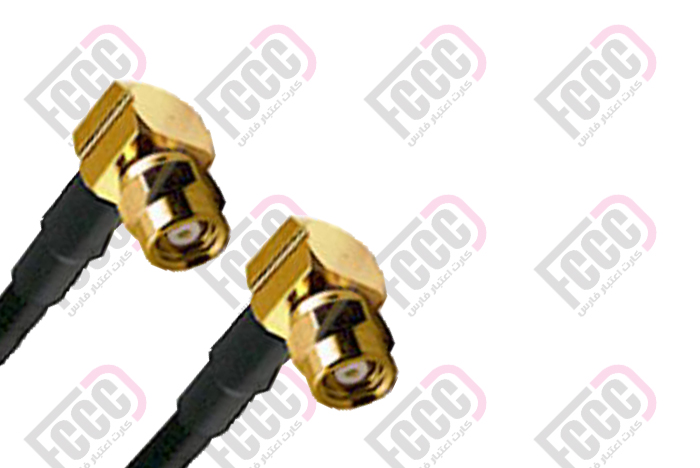

جامپر FCCC RX
جامپر RX ساخت شرکت فنی مهندسی کارت اعتبار فارس، از کابل کواکسیال RG223 و کانکتورهای RF SMC ساخته شده است. این جامپر RF دارای امپدانس 50 اهم بوده و مخصوص فرستنده و گیرنده های رادیویی در رنج فرکانسی تا 3 گیگا هرتز کاربرد دارد.
در این محصول کابل و کانکتور با روش لحیم کاری به یکدیگر متصل شده و استحکام اتصال و هم محوری آن دو از طریق ایجاد روکش پلاستیکی محکم شده و تضمین گردیده است.
کیفیت محصول براساس استانداردهای IEC و MIL تست و کنترل گردیده است.
• تضعیف و تلفات کم
• هدایت الکتریکی عالی
• ولتاژ عملیاتی بالا
• عملکرد عالی در محدوده فرکانسی
• انعطاف پذیری بالا
• موجود در طول های مختلف
• مقاوم در برابر آتش، فرسودگی
• مقاومت ابعادی بالا
• تولید و تست مطابق با استانداردهای بین المللی
| مشخصات کلی General specifications |
||
| کابل
Cable |
RG-223 | |
| کانکتور Connector |
SMA-Male-Right Angle | |
| امپدانس Impedance |
50 ohms | |
| محدوده فرکانسی Frequency Range |
DC~3GHz | |
|
مشخصات کابل Cable specificationh |
||
|
ساختار Construction |
||
| جنس
Material |
قطر، میلیمتر Diameter, mm |
|
| هادی داخلی Inner Conductor |
Silver-coated copper | 0.89±0.01 |
| عایق Insulation |
PE | 3.0±0.10 |
| هادی خارجی Outer Conductor |
Tinned copper = 1st shield
Tinned copper = 2st shield |
4.18 (Nom.) |
| غلاف Jacket |
PVC | 5.4±0.15 |
| مشخصات مکانیکی Mechanical specification |
||
| محدوده دمای عملیاتی Operating temperature range |
-20ºC to +80 ºC | |
| شعاع خمش Single Bending Radius, mm |
25 | |
| مشخصات الکتریکی Electrical specification |
||
| امپدانس مشخصه Characteristic impedance |
50±2 Ω | |
| خازن Capacitance |
101 pF per m | |
| اندوکتانس Inductance (µH) |
0.077 | |
| Nominal propagation velocity | 66 % | |
| ولتاژ نامی Voltage Rating, Vrms |
1900 | |
| حداکثر فرکانس عملیاتی Max.Operating Frequence, GHz |
12.4 | |
| تضعیف و توان نامی Attenuation and rating power |
||
| فرکانس FrequencyMHz |
Typical Attenuation
@20ºC,dB/100m |
|
| 100 | 13.3 | |
| 200 | 20.4 | |
| 400 | 27.4 | |
| 500 | 32.0 | |
| 1000 | 45.5 | |
| 3000 | 84.9 | |
| 5000 | 109.9 | |
| 10000 | 177.5 | |
| مشخصات کانکتور Connector specification |
||
| نوع جنس Gender |
Female | |
| روش ترمینیشن Termination Method |
Crimp, Solder | |
| Body Orientation | Right Angle | |
| امپدانس Impedance |
50Ω | |
| محدوده فرکانس عملیاتی Operating Frequency Range |
DC-3GHz | |
| جنس قسمت تماس Contact Material |
Material | Brass/phosphor bronze |
| Plating | Au | |
| VSWR | ≤1.20 | |
