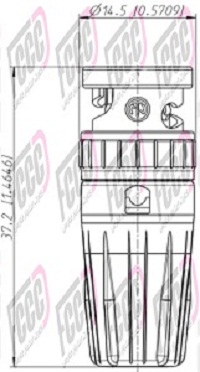

• ابعاد کانکتور BNC مادگی-مدل 2

کانکتور BNC نری -مدل ۲

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

این کانکتور کابل BNC ، دارای امپدانس ۷۵ اهم بوده و برای کاربردهای HD مناسب است. این کانکتورها از مواد کیفیت بالا ساخته می شوند و تصاویر با کیفیتی را فراهم نمایند.

• مناسب برای کاربردهای HD
• حفاظت و نگهداری بالای کابل
• ساخته شده از مواد با کیفیت بالا
• مطابق با استانداردهای IEC 60803 و IEC60352-2



مشخصات فنی
Technical Specifications
Product
۷۵ Ω Connection Type BNC
male Gender
Electrical
 ≤ ۳ mΩ (inner) Contact resistance
≤ ۲ mΩ (outer) Contact resistance
۱,۵ kVdc Dielectric strength
۷۵ Ω Impedance
<50 V Rated voltage
≤۱.۰۵۰/>32 dB up to 1 GHz
≤۱.۰۶۵/>30 dB up to 2 GHz
≤۱.۱۰۰/>26 dB up to 3 GHz
VSWR
Mechanical
۶.۳ mm Cable O.D.
> 30 N (Center) Cable retention
۶,۴۷ Hex (mm) crimp (shield) Crimp size
۱,۶ Square (mm) crimp (pin) Crimp size (pin)
< 25 N Insertion force
> 1000 mating cycles Lifetime
Jacket crimping Cable anchoring
Material
Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact) Contacts
PTFE Insert
Brass (CuZn39Pb3) Shell
Optalloy® Shell plating
Environmental
-۳۰ °C to +85 °C Temperature range
