• کانکتور 4.3/10 برای کابل 1/2SCF
  • ابعاد کانکتور 4.3/10

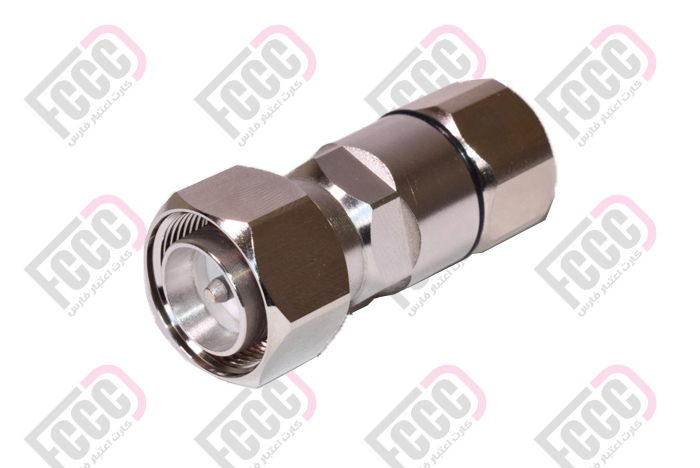

کانکتور 4.3/10 مستقیم نری برای کابل 1/2SCF (کانکتور LTE, 4G)

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

کانکتور 4.3/10 از کانکتورهای سری نسل جدید 4G می باشد که از نظر عملکرد الکتریکی و مکانیکی نسبت به کانکتورهای قبلی به صورت بهینه طراحی و ساخته شده است. این اتصال گر الکتریکی برای اتصال کابل های کواکسیال در محدوده فرکانس های رادیویی طراحی شده و در شبکه های موبایل به کار می رود.  کیفیت محصول بر اساس استانداردهای IEC و MIL تست و کنترل گردیده است.

• مطابق با استاندارد IEC 61169-54
VSWR و تلفات پایین (VSWR<1.06)
• هادی داخلی با ابکاری نقره و هادی بیرونی با آبکاری برنز سفید براساس استانداردهای DIN
• دارای تحمل حداقل 700 ساعت سالت اسپری
• دارای حفاظت IP68 مطابق با IEC60529
• توانایی تحمل شوک های لرزشی و مکانیکی
• بهینه سازی شده جهت استفاده در شبکه های مخابراتی
• مقاوم برای رطوبت های حداقل 85%
• دارای ساختار فیزیکی مستحکم، و با قابلیت باز و بسته شدن متعدد و نصب آسان
• 100 درصد تست شده
• سازگار با استاندارد IEC, MIL, RoHS







مشخصات کلی
General specifications
کانکتور
Connector
4.3/10 Straight Plug
شرح کانکتور
Connector Description
Straight male connector for 1/2″ super flexible RF cable
Mounting Angle Straight
جنس و آبکاری هادی داخلی
Center Conductor material/Plating
برج مرغوب با آبکاری نقره
Brass with Silver plating
جنس و آبکاری هادی خارجی
Outer Conductor material/Plating
برنج مرغوب با آبکاری برنز سفید
Brass with Tri-metal plating
جنس دی الکتریک
Dielectric Material
PTFE
Gasket Material Silicone
مشخصات الکتریکی
Electrical specifications
امپدانس کانکتور
Connector impedance
50 ohms
محدوده فرکانس عملیاتی
Operating frequency band
DC to 12GHz
VSWR

≤ 1.06 @ DC-3000MHz

Insertion loss ≤ 0.05*√f(GHz) dB
Insulation resistance

≥ 5000 Mohms

  مشخصات الکتریکی
Electrical specifications

Mating cycles

≥ 100

محدوده دمایی
Temperature range

-40°C to +85°C

درجه محافظت
Degree of protection (mated pair)

IEC 60529, IP68

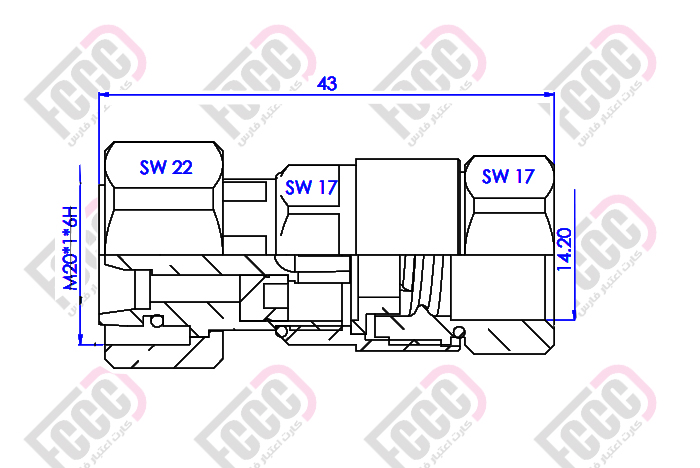

ابعاد mm
Dimensions

مطابق با نقشه پیوستی
Acc. to picture
