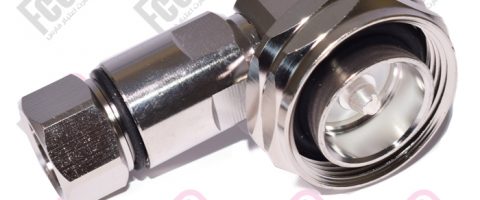

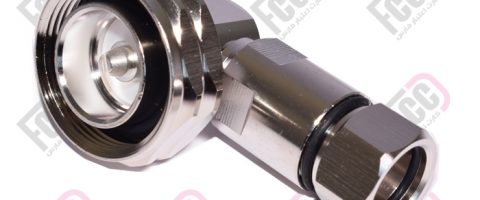

کانکتور چپقی ۷/۱۶-۱/۲ SCF نری FCCC

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

 کانکتور چپقی ۷/۱۶-۱/۲ SCF نری FCCC از نوع کانکتورهای سری ۷/۱۶ بوده و امپدانس آن ۵۰ اهم است. این کانکتور کواکسیال RF که از نوع پیچی بوده و از لحاظ تلفات بازگشتی (Return Loss) و تداخل (Intermodulation) رفتار فوق العاده ای را از خود نشان می دهد. این کانکتور چپقی جهت اتصال به کابل فیدر superflexible 1/2″ استفاده می شود و به دلیل ویژگی های خاصی از قبیل تلفات توان پایین، IMD پایین، ظرفیت توان بالا، VSWR پایین، و استحکام بالا در برابر انواع شرایط هوایی برای کاربردهایی که استحکام بالا و حفاظت در برابر شرایط محیطی مهم است از قبیل ایستگاه های پایه رادیویی و ارتباطات همه پخشی، مناسب است.

• محکم و با دوام
•  دارای حفاظت IP67 و با مشخصات ضد آب و مقاوم به نفوذ گرد و غبار
• عملکرد بالا به دلیل پاینن بودن VSWR, IMD, RL
• دارای خواص مکانیکی و محیطی عالی
• هدایت الکتریکی عالی
• سازگار با استانداردهای بین المللی از قبیل IEC, MIL-STD, etc و RoHS



مشخصات فنی
Technical Specifications
بدنه
Housing
Brass plating with Tri-metal
عایق
Insulator
PTFE
هادی مرکزی
Center Conductor
Brass / Phosphor bronze plating with Silver
سایر قسمت های فلزی
Other Metal Parts
Brass
امپدانس
Impedance, Ω
۵۰
محدوده فرکانسی
Frequency Range, GHz
DC-3
۳rd Order IMD, dBc ≤-۱۵۵
ولتاژ عملیاتی RF
RF Operating Voltage, Vrms
≤۸۸۴
ولتاژ تست DC
DC Test Voltage, V
۲۵۰۰
مقاومت تماس داخلی
Inner Contact Resistance, mΩ
≤۰.۴۰
مقاومت تماس خارجی
Outer Contact Resistance, mΩ
≤۱.۰۰
مقاومت عایق
Insulation Resistance, MΩ
≥۵۰۰۰
توان ماکزیمم
Peak Power, kW
≤۱۰.۰۰
VSWR ≤۱.۰۶ @۰~۱.۰GHz
≤۱.۱۰ @۱.۰~۲.۷GHz
≤۱.۱۵ @۲.۷~۳.۷GHz
تلفات عبوری
Insert Loss, dB
≤۰.۱۰
Durability ۵۰۰
Connector Retention Tensile Force, N ۸۹۰
Connector Retention Torque, N.M ۵.۴۲
درجه حرارت عملیاتی
Operating Temperature, C
-۴۰~+۸۵
درجه حرارت انبار
Storage Temperature, C
-۶۵~+۱۲۵
طبقه حفاظت
Waterproof
IP67
