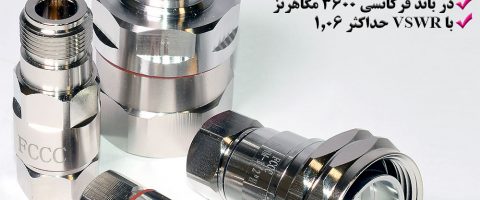

  • کانکتور کواکسیال در باند فرکانسی 3600 مگاهرتز

کانکتور مستقیم ۷/۱۶-۱/۲ LCF نری FCCC

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

کانکتور مستقیم ۷/۱۶” LCF نری FCCC مخصوص کابل فیدر ۱/۲” LCF بوده و از نوع کانکتورهای سری ۷/۱۶ است و امپدانس آن ۵۰ اهم می باشد و جهت اتصال به کابل فیدرLCF 1/2 اینچ به جمپر و آنتن و از طرف دیگر به BTS استفاده می شود. این کانکتور کواکسیال RF از نوع حلقوی بوده و از لحاظ تلفات بازگشتی (Return Loss) و تداخل (Intermodulation) رفتار فوق العاده ای را از خود نشان می دهد. این کانکتور راسته مخصوص ۱/۲” LCF، به دلیل ویژگی های خاصی از قبیل تلفات توان پایین، IMD پایین، ظرفیت توان بالا،VSWR پایین، و استحکام بالا در برابر انواع شرایط هوایی برای کاربردهایی که استحکام بالا و حفاظت در برابر شرایط محیطی مهم است از قبیل ایستگاه های پایه رادیویی و ارتباطات همه پخشی، مناسب است.

• هادی داخلی ساخته شده از فسفر برنز و هادی بیرونی ساخته شده از برنج مرغوب
• دارای حداقل برگشتی و تلفات سیگنال قابل تطبیق با انواع فیدرهای استاندارد
• VSWR<1.08
• توانایی تحمل شوک های مکانیکی و لرزش
• دارای استحکام و مشخصات ضد آب
• دارای خواص مکانیکی و محیطی عالی
• دارای حفاظت IP68
• هدایت الکتریکی عالی
• سازگار با استانداردهای بین المللی DIN، IEC، MIL-STD و RoHS



مشخصات فنی
Technical Specifications
بدنه
Housing
Brass plating with Tri-metal
عایق
Insulator
PTFE
هادی مرکزی
Center Conductor
Phosphor bronze plating with Silver
سایر قسمت های فلزی
Other Metal Parts
Brass
امپدانس
Impedance, Ω
۵۰
محدوده فرکانسی
Frequency Range, GHz
DC-7.5GHz
۳rd Order IMD, dBc ≤-۱۶۰
ولتاژ عملیاتی RF
RF Operating Voltage, Vrms
≤۸۸۴
ولتاژ تست DC
DC Test Voltage, V
۲۵۰۰
مقاومت تماس داخلی
Inner Contact Resistance, mΩ
≤۰.۸۰
مقاومت تماس خارجی
Outer Contact Resistance, mΩ
≤۱.۵۰
مقاومت عایق
Insulation Resistance, MΩ
≥۱۰۰۰۰
توان متوسط
Average Power, W
۱۰۰۰@ ۹۰۰MHz
توان ماکزیمم
Peak Power, kW
≤۱۵.۶۰
VSWR ≤۱.۰۷ @۰.۸~۳.۷GHz
تلفات عبوری
Insert Loss, dB
≤۰.۰۶
Shielding Effectiveness, dB ۱۱۰
Durability ۵۰۰
Connector Retention Tensile Force, N ۸۹۰
Connector Retention Torque, N.M ۵.۴۲
درجه حرارت عملیاتی
Operating Temperature, C
-۴۰~+۸۵
درجه حرارت انبار
Storage Temperature, C
-۶۵~+۱۲۵
طبقه حفاظت
Waterproof
IP68
