کابل نشتی (Leaky Cable)

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

کد محصول: FC-Cable-Leaky-1206 دسته : ,

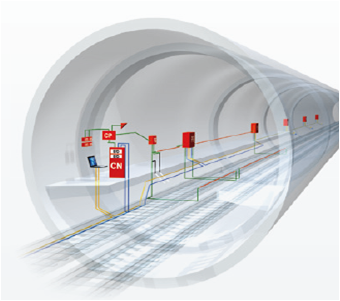

کابل نشتی (Leaky Cable or Radiating Cable)  یا کابل تشعشعی در مناطقی که ارتباطات رادیویی سخت یا غیر ممکن باشد استفاده می شود.  در داخل این مناطق از قبیل داخل متروها، تونل ها، معادن، ساختمان ها، در کنار مجتمع های بزرگ از قبیل فرودگاه ها ، انتشار امواج الکترومغناطیسی مختل ، یا غیر ممکن است و باید از سیستم توزیع سیگنال نشتی استفاده کرد. سیستم های توزیع سیگنال نشتی چندین اپراتور را ساپورت می نماید و محدوده باندهای ۲G، ۳G، ۴G، TETRA و GSM-R را از ۳۸۰ MHz تا ۲۷۰۰ MHz پوشش می دهد.



• موجود در انواع برندهای مختلف
• مقاوم به آتش و روکش بیرونی PE مطابق با درخواست مشتری
• مطابق با استاندارد IEC1196-4
• مشخصات الکتریکی و مکانیکی بسیار عالی



Technical Specification
۳/۸″ ۱/۲″ ۷/۸″ ۱ ۱/۴″ ۱ ۵/۸″ Feeder Cable
* * * * *

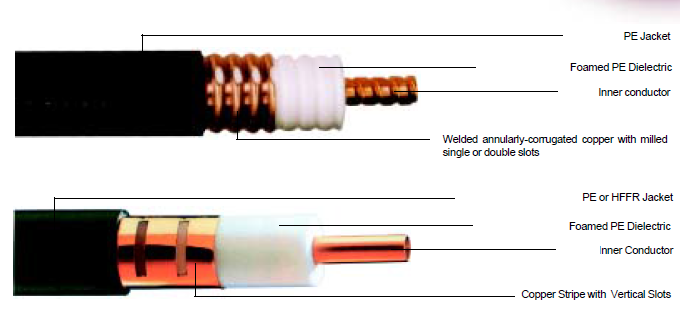

CCA Smooth Cu-tube Corrugated Cu-tube Material Inner Conductor
۳.۱۵ ۴.۸۰ ۹.۰۵ ۱۳.۱۰ ۱۷.۳۰ Diameter (mm)
۹.۵۳ ۱۳.۸۰ ۲۴.۹۰ ۳۵.۸۰ ۴۶.۵۰ Diameter (mm) Outer Conductor
۰.۸۵ ۱.۰۰ ۱.۳۰ ۱.۸۰ ۱.۷۵ Thickness (mm) Jacket
۱۱.۲۰ ۱۵.۸۰ ۲۷.۵۰ ۳۹.۴۰ ۵۰.۰۰ Diameter (mm)
Mechanical Characteristics
۹۵ ۱۲۵ ۲۸۰ ۴۰۰ ۵۱۰ Min. Bending Radius(10) (mm)
۸۰۰ ۱۱۳۰ ۱۴۷۰ ۵۹۰۰ ۳۶۳۰ Max. Pulling Strength (N)
Electrical Characteristics
۷۵ ۷۵.۸ ۷۶.۱ ۷۵ ۷۶ Nominal Capacitance (pF/m)
۵۰+_۱ Characteristic Impedance (Ohms)
۸۸ ۸۸ ۸۹ ۸۹ ۸۸ Velocity Ratio (%)
۴.۹۰ ۳.۶۰ ۳.۳۰ ۱.۸۰ ۱.۳۰ ۱.۰۰ ۰.۸۰ ۱۵۰MHz Attenuation (20 C)
(dB/100m)
۸.۵۰ ۸.۲۰ ۶.۶۰ ۳.۶۰ ۳.۰۰ ۲.۵۰ ۲.۰۰ ۴۵۰MHz
۱۲.۱۰ ۱۱.۸۰ ۹.۵۰ ۵.۱۰ ۴.۰۰ ۳.۳۰ ۲.۷۰ ۹۰۰MHz
۱۷.۴۰ ۱۶.۱۰ ۱۳.۱۰ ۷.۶۰ ۵.۶۰ ۵.۱۰ ۴.۴۰ ۱۸۰۰MHz
—- ۱۹.۰۰ ۱۵.۷۰ ۹.۲۰ ۶.۹۰ ۲۴۰۰MHz
۵۶ ۵۲ ۵۸ ۶۲ ۶۴ ۶۰ ۷۱ ۱۵۰MHz Coupling Loss
(2m)
(dB +_10dB)
۶۱ ۵۷ ۶۳ ۷۲ ۷۵ ۶۷ ۸۰ ۴۵۰MHz
۶۸ ۶۳ ۶۸ ۷۲ ۷۷ ۶۸ ۷۹ ۹۰۰MHz
۷۴ ۶۹ ۷۳ ۸۴ ۸۴ ۷۸ ۸۹ ۱۸۰۰MHz
۶۹ ۷۳ ۷۶ ۷۶ ۲۴۰۰MHz
<1.30 ۰.۰۱GHz – 3GHz VSWR
