سرج ارستر روزنبرگر

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

• سرج ارستر روزنبرگر جهت حفاظت تجهیزات مورد استفاده در ایستگاه های رادیویی درمقابل افزایش ولتاژهای ناخواسته و ناگهانی ناشی از عوامل خارجی (مانند رعد و برق) و یا عوامل داخلی (مانند سوئیچینگ) بکار می رود.

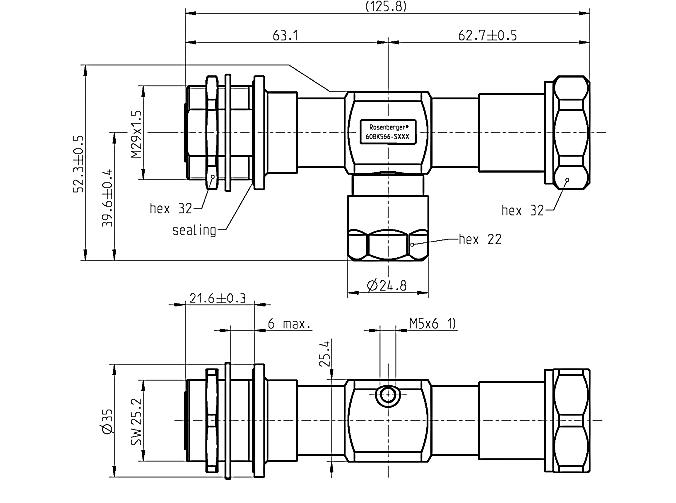

 سرج ارستر روزنبرگر- صاعقه گیر













Material & plating
plating material component
Silver 3-6 μm Spring bronze Center Contact Female Side
Silver 3-6 μm Brass Center Contact Male Side
Flash white bronze over silver Brass Outer Contact
Flash white bronze over silver Brass Body
PTFE Dielectric
Silicone Gasket



Electrical specification
Value Parameters.
۵۰Ω Impedance
۱.۷ MHz – ۱۲ MHz, 698 to 2700 MHz Operating frequency
≥۲۶ dB, 698 to 2700 MHz
≤۱.۰ dB, 1.7 to 12 MHz
Return Loss
≤۰.۱ dB, 698 to 2700 MHz Insertion Loss
۰.۴ mΩ > Center contact resistance
۱.۵ mΩ> Outer contact resistance
-۱۲۸ dB @ 1 GHz> RF-leakage
-۱۱۵ dBm @ 2 × ۲۰ W> Intermodulation
۱۰ × ۲۰ kA (8/20 μs)
۱ × ۳۰ kA (8/20 μs)
Nominal impulse discharge current
pass AISG
۲۰A @ 50V (90V gas capsule) DC pass



Mechanical specification
Value Parameters.
Min. 500 Mating cycles
≥۱۰۰۰ N Coupling nut retention
≤ ۲۰۰ N Center contact captivation axial
۲Ncm≤ Center contact captivation radial
۲۵ to 30 Nm Coupling torque (recommended)
Max. 35 Nm Proof torque



Environmental specification
Value Temperature range
– ۴۵°C ~ +85°C Mating cycles
IEC 60068-2-14 Rapid change of temperature
IEC 60068-2-11 Corrosion salt mist
IEC 60068-2-6 Vibration
IEC 60068-2-27 Shock
IEC 60068-1 Climatic class
IEC 60068-2-1 Cold
IEC 60068-2-2 Dry heat
IEC 60068-2-3 Damp heat (steady state)
Degree of protection (mated pair) IEC 60529 IP68 2.5 bar, mated condition
Compliant RoHS
۵۱۹ g/pce Weight
