جامپر رادیویی RG-214

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

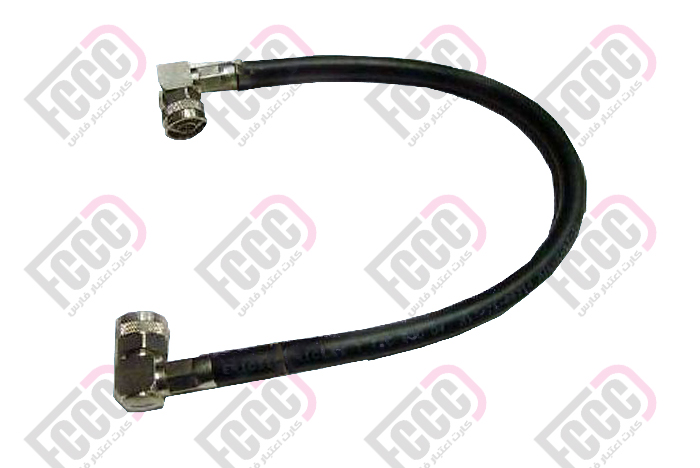

جامپر رادیویی RG214، از کابل کواکسیال RG214 و کانکتورهای RF ساخته شده است. کابل RG-214 به دلیل ساختار خاصی که دارد نسبت به کابل های فیدر آنتن(Superflex scf or lcf) از نظر هدایت الکتریکی، تضعیف و انعطاف پذیری عملکرد بسیار بهتری دارد. امپدانس این جامپر رادیویی 50 اهم بوده و به منظور انتقال سیگنال فرکانس بالا و همچنین اتصال منبع RF (فرستنده) به بار (load) یا وات سنج (به ویژه یک Bird 43) و همچنین از وات سنج به بار یا آنتن 50 اهم استفاده می شود. این جامپر RG-214 برای کاربردهایی که نیاز به تضعیف کم و ولتاژ عملیاتی بالا دارد مناسب می باشد.
کاربردها:
•  GPS
•  CATV
•  LAN/WAN.

 • تضعیف و تلفات کم
• هدایت الکتریکی عالی
• نصب آسان و سریع
• ایمنی و قابلیت اطمینان بالا
• ولتاژ عملیاتی بالا
• عملکرد بالا
• انعطاف پذیری بالا
• مقاوم در برابر آتش، فرسودگی
• مقاومت ابعادی بالا
• مطابق با استانداردهای نظامی و بین المللی





مشخصات کلی
General specifications
کابل

Cable

RG-214
کانکتور
Connector
N male-Right Angle
امپدانس
Impedance
50 ohms
محدوده فرکانسی
Frequency Range
DC ~ 11 GHz
VSWR ≤1.15

مشخصات کابل

Cable specificationh

ساختار

Construction

جنس

Material

قطر، میلیمتر
Diameter, mm
هادی داخلی
Inner Conductor
Stranded silver-coated copper wire
7×0.75 mm
2.25±0.02
عایق
Insulation
PE 7.24±0.17
هادی خارجی
Outer Conductor
Silver-coated copper wire = 1st shield
Nominal coverage of 1st shield=95.7 %Silver-coated copper wire = 2st shield
Nominal coverage of 2st shield=98.0 %
9.11 (Nom.)
غلاف
Jacket
PVC 10.80±0.178
مشخصات مکانیکی
Mechanical specification
محدوده دمای عملیاتی
Operating temperature range
-40ºC to +85 ºC
شعاع خمش
Single Bending Radius, in
6 in
مشخصات الکتریکی
Electrical specification
امپدانس مشخصه
Characteristic impedance
50 Ω
حداکثر خازن
Maximum capacitance
32.2 Pf per foot (105.6 Pf per m)
اندوکتانس
Inductance (µH)
0.077
Nominal propagation velocity 65.9 %
حداکثر ولتاژ کاری مداوم
Maximum continuous working voltage
3,700 rms
حداکثر فرکانس عملیاتی
Max.Operating Frequence, GHz
12.4
تضعیف و توان نامی
Attenuation and rating power
فرکانس
FrequencyMHz
Typical Attenuation

@20ºC,dB/100m

1 0.17
10 0.55
50 1.3
100 1.9
200 2.7
400 4.1
700 6.5
900 7.6
1000 8.0
4000 20.0
مشخصات کانکتور
Connector specification
نوع جنس
Gender
Male
روش ترمینیشن
Termination Method
Crimp, Solder
Body Orientation Right Angle
امپدانس
Impedance
50Ω
محدوده فرکانس عملیاتی
Operating Frequency Range
DC-11GHz
جنس قسمت تماس
Contact Material
Copper Zinc Alloy
