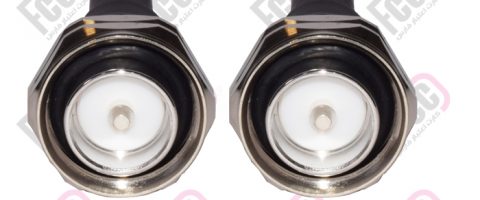

جامپر (جمپر) مستقیم دو سر نری RFS

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

جامپر (جمپر) مستقیم دو سر نری RFS، بوده و از کابل 1/2″ LCF و کانکتور 7/16 DIN مستقیم نری ساخته شده است. برای اطمینان از عملکرد جامپر جهت استفاده در سیستم های بیسیم با عملکرد بالا، عملیات لحیم کاری کانکتور به کابل در یک فرآیند صنعتی تحت کنترل شدید انجام می پذیرد. کانکتور و فرآیند ساخت جامپر به منظور دستیابی به عملکرد عالی از VSWR و PIM به صورت بهینه طراحی شده اند. این جامپر راسته دو سر نری در سیستم های بیسیم به منظور اتصال خطوط کابل RF به آنتن و یا رادیو ها به کار می رود.



• VSWR پایین و ثابت
• عملکرد عالی و پایدار PIM
• ضد آب با سطح حفاظتی IP68
• موجود در انواع طول های مختلف
• موجود در انواع روکش های مقاوم در برابر شعله
• سازگار با RoHS و CRoHS



مشخصات جنس مواد
Materials Specifications
کابل
Cable
1/2″ Low Loss Foam
نوع جامپر
Jumper Type
Factory-Fit (Standard)
کانکتور A
Connector A
7-16 DIN Male
اتصال مرکزی کانکتور A
Center Contact Connector A
Brass, silver plated
اتصال خارجی کانکتور A
Outer Contact Connector A
Brass, silver plated
Coupling Nut Connector A Hexagon nut, Nickel plated
کانکتور B
Connector B
7-16 DIN Male
اتصال مرکزی کانکتور B
Center Contact Connector B

Brass, silver plated

اتصال خارجی کانکتور B
Outer Contact Connector B

Brass, silver plated

Coupling Nut Connector B Hexagon nut, Nickel plated

دی الکتریک
Dielectric

PTFE
Gasket Silicone rubber
طبقه حفاظت

Sealing class
IP68



روکش

Jacket

Black Polyethylene, Halogen-free acc. IEC 60754-1 and -2
حداقل شعاع خمش
Minimum Bend Radius, mm
125
VSWR (Return Loss, dB), typical 1.065 (30) @ 410 – 470 MHz
1.065 (30) @ 698 – 1000 MHz
1.065 (30) @ 1710 – 1990 MHz
1.065 (30) @ 2000 – 2200 MHz
1.083 (28) @ 2200 – 2700 MHz
Intermodulation, 3rd Order, dBc -159 (typical)
دمای نصب
Installation Temperature, °C(°F)
-40 to 60 (-40 to 140 )
دمای عملیاتی
Operation Temperature, °C(°F)
-50 to 85 (-58 to 185 )
دمای ذخیره سازی
Storage Temperature, °C(°F)
-70 to 85 (-94 to 185 )
