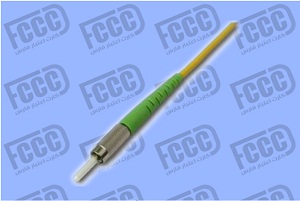

پچ کورد NZDSF, Single mode, DIN-DIN, Indoor

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

پچ کورد NZDSF برای دستیابی به انتقال با نرخ بالاتر در شبکه های مخابراتی و همچنین شبکه های شهری و شبکه دسترسی کاربرد دارد.

•بهره وری بالا برای انتقالات نوری
• تلفات کابل و تلفات بازگشتی پایین
• قابل عرضه با روکش کابل با خاصیت LSZH برای فیبر نوری
• قابل ارائه در انواع متراژهای مختلف
• سازگار با الزامات استانداردهای ITU-T G-655، IEC، TIA/EIA
•مطابق با SVHC، REACH، ROHS
کاربرد:
• برای ایجاد یک شبکه شهری با عملکرد و سرعت بالا(۱۰Gbps & 40Gbps) و مسافت طولانی.
• WDM و DWDM
• CATV/VIDEO
• شبکه های نوری پسیو (PON)
• SONET، ATM و WDM
• FTTX
• پشتیبانی از مراکز داده و سرویس های ویدئویی چند کاناله، دیتا و صدا با سرعت بالا در سرویس های شهری و شبکه های دسترسی

Connector Specification
Singelmode DIN Connector
≤ ۰.۲۰dB  Insertion Loss
≥ ۵۰ dB(PC)
≥ ۵۵ dB(UPC)
≥ ۶۵dB(APC)
Return Loss
< ۰.۲۰ dB typical change, 1000 mating Durability
-۴۰ to +80 °C Operation Temperature
Fiber Specification
Wavelength (nm) Maximum value (dB/km) Maximum attenuation
۰.۴≥ ۱۳۸۳
۰.۳۲≥ ۱۴۱۰
۰.۲۶≥ ۱۴۵۰
۰.۱۹≥ ۱۵۵۰
۰.۲۱≥ ۱۶۲۵
Max. α difference (dB/km) Ref. λ (nm) Range (nm) Attenuation vs. wavelength
۰.۰۲ ۱۵۵۰ ۱۵۲۵-۱۵۷۵
۰.۰۳ ۱۵۵۰ ۱۵۵۰-۱۶۲۵
Induced attenuation (dB) Wavelength (nm) Number of turns Mandrel diameter (mm) Macrobend loss
۰.۵۰≥ ۱۵۵۰ & 1625 ۱   ۳۲
۰.۰۵≥ ۱۵۵۰ & 1625 ۱۰۰ ۶۰
MFD (micro meter) Wavelength (nm) Mode-field diameter
۹.۶±۰.۴ ۱۵۵۰
Dispersion value (ps/(nm.km)) Wavelength (nm) Dispersion
۲.۰-۵.۵  ۱۵۳۰
۴.۵-۶.۰ ۱۵۶۵
۵.۸-۱۱.۲ ۱۶۲۵
۴.۰ m radius of curvature≤ Fiber curl Glass geometry
۱۲۵.۰±۰.۷ micro meter  Cladding diameter
۰.۵ micro meter ≥ Core-clad concentricity
۰.۷%≥ Cladding non-circularity
۲۴۲±۵ micro meter Coating diameter Coating geometry
<12 micro meter Coating-cladding concentricity
< 0.05 dB Temperature Dependence -60°C to +85°C
< 0.05 dB Temperature Humidity Cycling -10°C to 85°C up to 95% RH
< 0.05 dB Water Immersion, 23 + 2°C
< 0.05 dB Heat Aging, 85 + 2°C
Cable Specification
۰.۴۵ dB/km
۰.۲۵ dB/km
۰.۳۴ dB/km
۱۳۱۰ nm
۱۵۵۰ nm
۱۶۲۵ nm
  Attenuation, Loose Tube Cable
N/A
N/A
N/A
۱۳۱۰ nm
۱۵۵۰ nm
۱۶۲۵ nm
 Attenuation, Tight Buffer Cable
۸.۴ + ۰.۶ μm
۸.۹ + ۰.۶ μm
۱۳۱۰ nm
۱۵۵۰ nm
۱۶۲۵ nm
Mode Field Diameter
۱.۴۷۱
۱.۴۷۰
۱.۴۷۰
۱۳۱۰ nm
۱۵۵۰ nm
۱۶۲۵ nm
Group Refractive Index
-۸ ps/(nm-km) (typical) ۱۳۱۰ nm Dispersion
۲.۶ to 6 ps/(nm-km) from 1530 – 1565 nm ۱۵۵۰ nm
۴.۰ to 8.9 ps/(nm-km) from 1565 – 1925 nm ۱۶۲۵ nm
۱.۰ dB/km Attenuation @ 1385 nm
۰.۱۰ dB Point Defects
< 1260 Cutoff Wavelength
< 0.05 ps/(km-nm-nm) at 1550 nm Dispersion Slope
< 0.1 ps/sqrt(km) olarization Mode Dispersion Link Design Value
PVC & LSZH Cable Material
۴۴N Tensile Strength for jacketed cable
Yellow Color
۲۵ <R<75 Nd-face radius of curvature (mm)
-۴۰ to 85 Operating temperature (ºC)
