اسپلیتر فیبر نوری، یک وسیله نوری پسیو است که می تواند یک پرتو نوری را به چند پرتو نوری تقسیم کند.

این تقسیم توان با افت در شبکه همراه است که ارتباط مستقیمی با نسبت تقسیم و تعداد شاخه ها دارد.

اسپلیتر نوری به عنوان یک وسیله مهم در شبکه نوری پسیو PON است. معمولا دارای دو نوع اسپلیتر PLC و FBT است.

اسپلیتر فیبر نوری راه حلی برای بهبود بهره وری زیرساخت های نوری است.

اسپلیترهای PLC و FBT در جنبه های مختلفی وجود دارند، از این رو انتخاب نوع مناسب اسپلیتر برای شبکه شما مهم است.

شرکت دانش بنیان کارت اعتبار فارس تمام تقسیم کننده های فیبر نوری فوق را ارائه می دهد.



ساختار داخلی اسپلیتر نوری

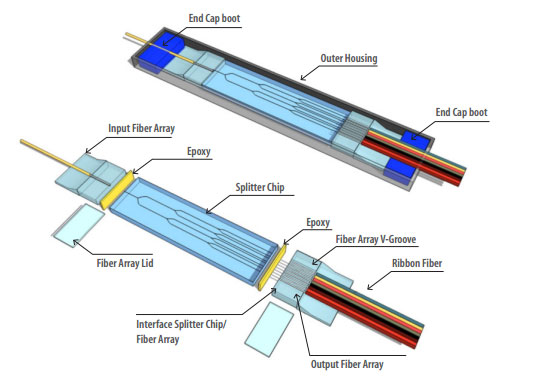

اسپلیتر فیبر نوری از سه قسمت تشکیل شده است: آرایه فیبر ورودی، آرایه فیبر خروجی و تراشه اسپلیتر





اسپلیتر نوری چگونه کار می کند؟

در مورد اصل کار  فیبر نوری، می توان به طور کلی به روش زیر توضیح داد.

هنگامی که سیگنال نوری در یک فیبر سینگل مود منتقل می شود، انرژی نوری نمی تواند کاملا” در هسته فیبر متمرکز شود.

مقدار کمی از انرژی توسط cladding فیبر نوری پخش می شود.

یعنی اگر دو فیبر به اندازه کافی به هم نزدیک باشند، نور منتقل شده در فیبر نوری می تواند وارد فیبر نوری دیگری شود.

بنابراین، این تکنیک را با استفاده از فیبرهای نوری متعدد به دست آورد و اینگونه اسپلیتر فیبر نوری ساخته می شود.



انواع اسپلیترهای نوری

در حال حاضر، دو نوع اسپلیتر به نام PLC (planar lightwave circuit) و FBT (fused biconical taper)  وجود دارد .

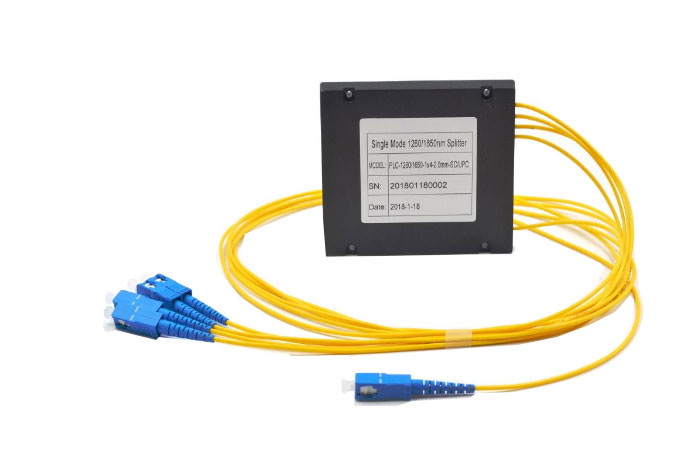

اسپلیتر PLC : اسپلیتر PLC سیگنال ورودی را به چندین سیگنال خروجی با استفاده از تراشه PLC نوری تقسیم می کند.

یک تراشه PLC نوری قادر است حداکثر 64 خروجی را بدست آورد.

تراشه PLC نوری جزء کلیدی اسپلیتر نوری است که در نسبت های تقسیم 1*N  (N=2, 4, 8, 16, 32, 64) و 2*N (N=2, 4, 8, 16, 32, 64)  در دسترس است.

این نوع اسپلیتر فضای کوچکی را اشغال می کند بنابراین برای مواردی که نیاز به فضای کمتری است مناسب است.

تلفات اسپلیتر PLCبه طول موج حساس نیست.

خرید انواع اسپلیتر نوری

اسپلیتر FBT:

اسپلیتر FBT با استفاده از یک منبع گرمایی مشابه فیوژن یک به یک فیوژن می شود.

فیبرها تحت یک منطقه گرمایی کشیده می شوند تا به شکل مخروط مضاغف در آیند.

قیمت اسپلیتر FBT با توجه به اینکه از تکنولوژی پایینتری نسبت به اسپلیتر PLC در آن به کار رفته است، پایینتر است.

نسبت تقسیم در این اسپلیتر قابل تنظیم است اما تلفات آن نسبت به طول موج حساس است و بنابراین دستگاه باید با توجه به طول موج انتخاب شود.

این نوع اسپلیتر فضای زیادی را اشغال می کند و  برای مواردی که نیاز به فضای کمتری است مناسب نیست.

کاربرد:

مانیتورینگ پسیو با استفاده از اسپلیتر نوری در شبکه مسافت طولانی (long-haul)، شبکه محلی مترو و ..

استفاده در FTTx/PON
